内存模型

DRAM参考

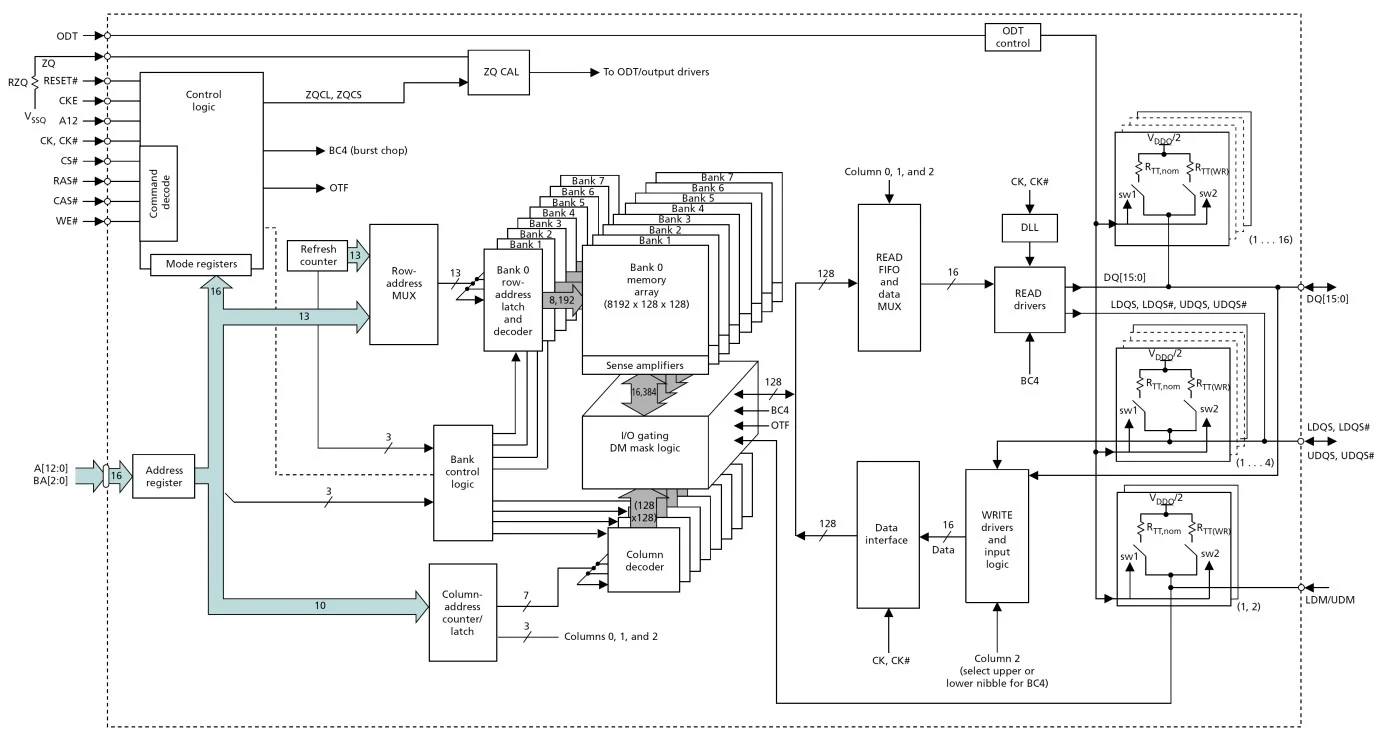

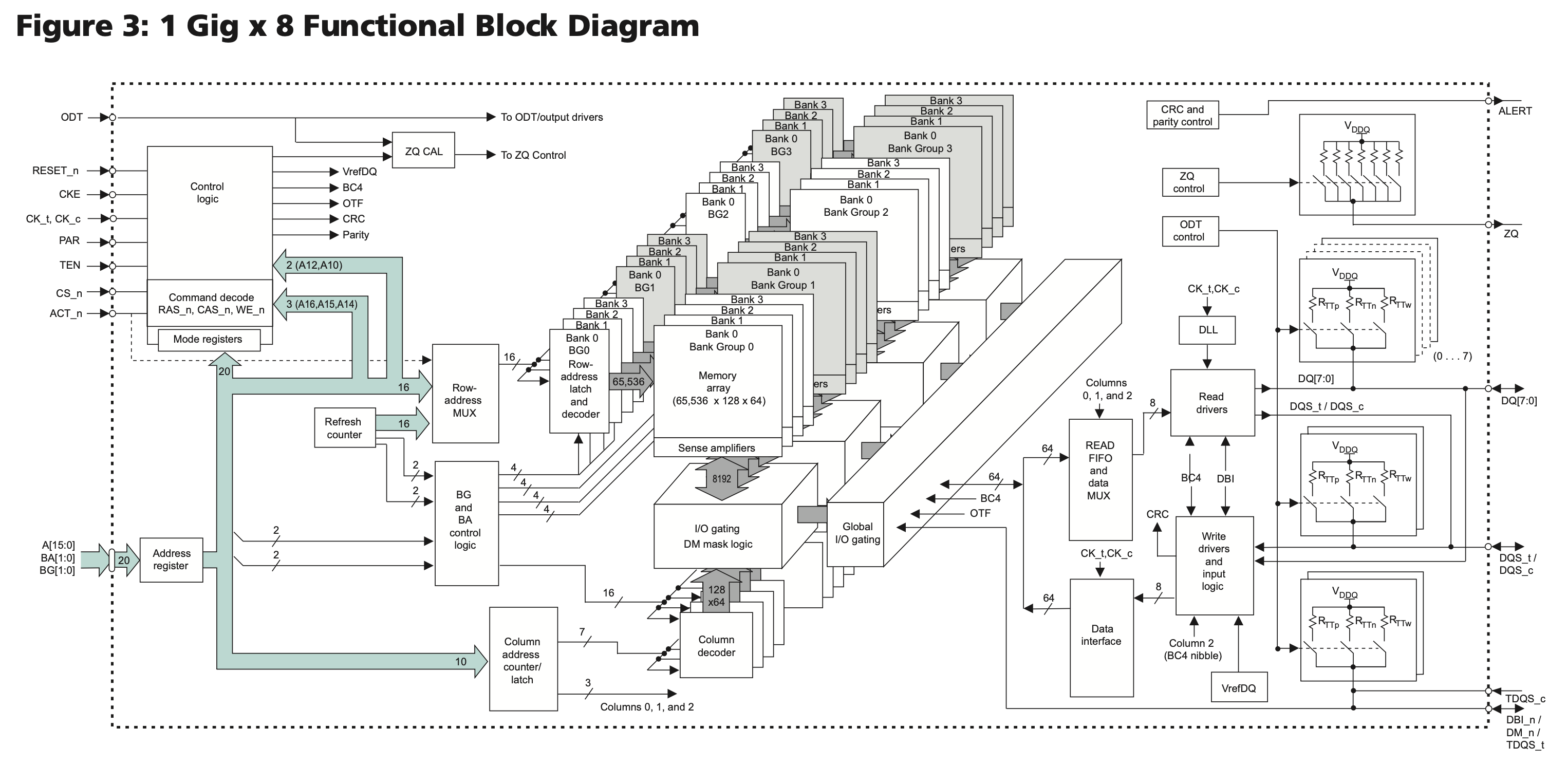

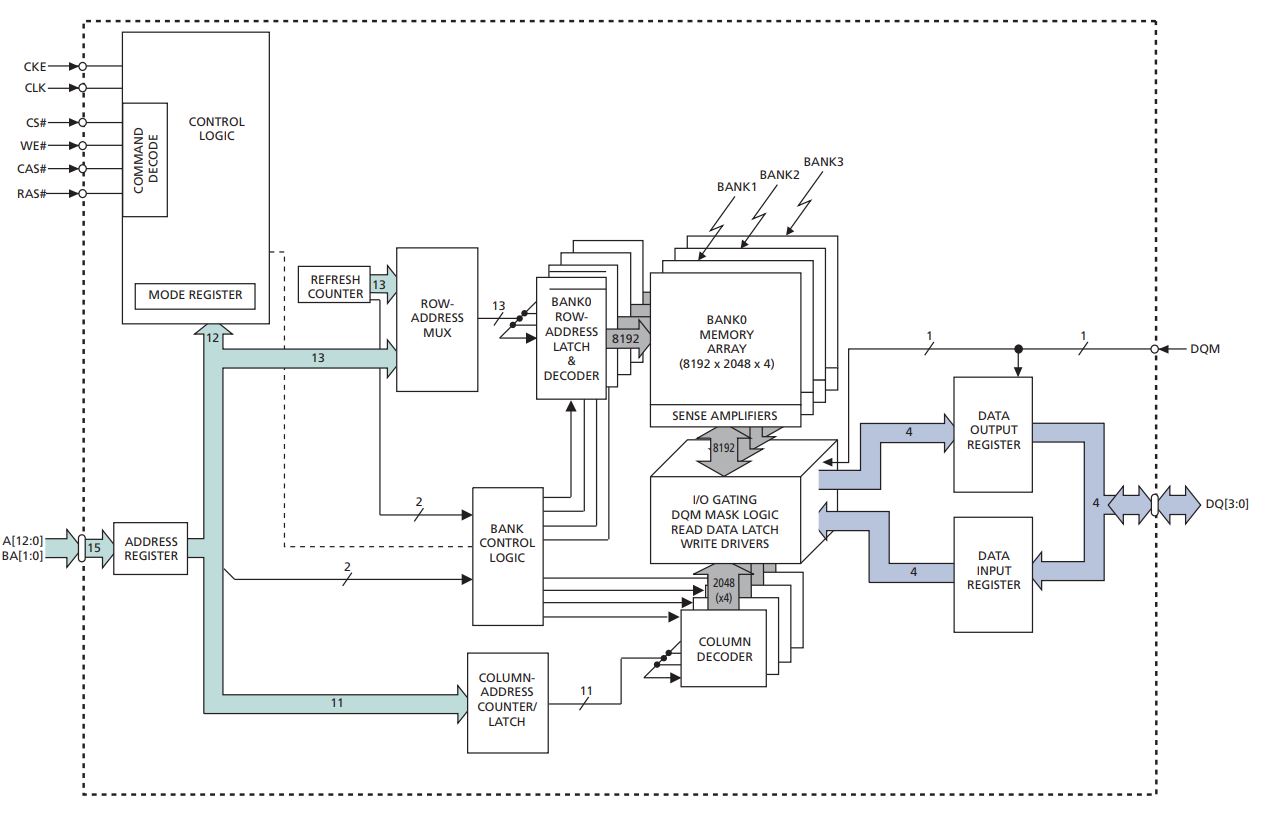

DRAM1 DRAM2 DRAM3

示例：硬件基础配置

CPU & 内存控制器 (MC)：
- 64位数据总线。
- 集成DDR4内存控制器(MC)。
- 三级缓存，缓存行大小为 64 字节。
DRAM 模块：
- 1个Rank，由8个 DRAM芯片组成。
- 每个芯片规格：
  - 位宽： x8 (对外接口 DQ[7:0])。
  - Bank数量： 8个。
  - 每个Bank结构：由64个Mat（子阵列） 构成。
  - 每个Mat结构： 32768行 x 128列。
  - 行缓冲器大小： 64 Mats * 128 bits = 8192 bits。
- 操作模式：突发长度 BL = 8。

读取int流程

前提：CPU执行 int value = my_array[0];，发生缓存未命中（Cache Miss）。

地址生成与转换：
- CPU计算出my_array[0]的虚拟地址（VA）。
- 通过查询页表（TLB/MMU），将VA转换为物理地址（PA） 0x12345678。
MC解码与命令下发：
- MC将PA解码为DRAM坐标：Rank 1, Bank 2, Row 0x456, Column 0x78。
- MC向 Rank 1 发送 ACTIVE 命令：Bank 2, Row 0x456。
DRAM行激活 (高延迟操作)：
- Rank 1内所有8个芯片同步行动，操作各自的 Bank 2。
- 每个芯片的64个Mat并行工作，将第0x456行的数据读取到各自的感应放大器中。
- 此时：每个芯片的Bank 2行缓存中拥有 64 * 128 = 8192 位数据。
- 耗时： tRCD 延迟。
列读取与突发传输：
- MC发送 READ 命令：Bank 2, Column 0x78, BL=8。
- 每个传输周期（共8个周期）：
  - 列地址递增：当前周期列地址 = 0x78 + N (N从0到7)。
  - Mat并行抓取： 所有64个Mat根据当前列地址，并行地从自己的行缓冲中抓取1位数据。
  - IO路由与发送：每个芯片的IO Gating电路从64个Mat送来的64位数据中，根据硬连线规则为8个DQ引脚各选1位，送出8位。
  - Rank并行传输： 8个芯片同时进行上述操作，在一个周期内于64位数据总线上共同形成 64位（8字节） 数据。
数据交付与缓存填充：
- MC 收到完整的 8周期 * 64位/周期 = 512位（64字节） 缓存行数据。
- MC 根据初始列地址 0x78，从64字节中提取出所需的4字节int，送入CPU寄存器。
- MC 将整个64字节数据写入CPU缓存，利用空间局部性原理优化后续访问。

核心要点：此过程展现了极致的并行化（多芯片、多Bank、多Mat）与流水线操作（行激活与列传输重叠），以分摊高昂的行激活延迟，实现高带宽。

地址对齐的本质

现象：要求变量地址是其类型大小的整数倍（如int对齐到4字节）。
根本目的：确保内存访问不跨越DRAM行边界，从而避免MC将一次访问拆分为多次操作。
责任划分：
- 编译器：通过“自然对齐”规则分配变量地址，从源头上降低跨行概率。
- 内存控制器 (MC)：是处理此问题的最后防线。当遇到可能跨行的未对齐访问时，MC负责将其拆分为多次行激活/读取操作，并在内部拼接数据。此过程带来巨大性能惩罚。
- DRAM芯片：完全不在乎对齐。它只机械地执行行列命令，输出指定地址的数据。对齐是MC为了优化性能而提出的概念，对DRAM透明。
结论：地址对齐是软硬件协同的一种策略，旨在规避硬件（DRAM行结构）带来的性能陷阱，其本质是性能优化手段。

内存交织

是什么：一种由内存控制器实现的、将连续的物理地址空间映射到不同的物理Bank（甚至Rank或Channel） 上的策略。
如何工作：
- 例如，地址 Addr0 映射到 Bank 0，Addr1 映射到 Bank 1，Addr2 映射到 Bank 2，...，Addr7 映射到 Bank 7，Addr8 映射回 Bank 0。
为何需要：
- 避免Bank冲突：连续访问不会集中于同一Bank，从而允许对多个Bank进行并行流水线操作。
- 隐藏延迟：当Bank 0在进行当前访问的数据传输时，MC可以同时向Bank 1发送预充电和行激活命令，完美隐藏tRP和tRCD延迟。
效果：对于顺序访问（如遍历数组），内存交织能大幅提升有效带宽，使内存系统性能接近峰值。它是实现Bank级并行（Bank-Level Parallelism） 的关键。
